聯(lián)系電話(huà)：18678631900

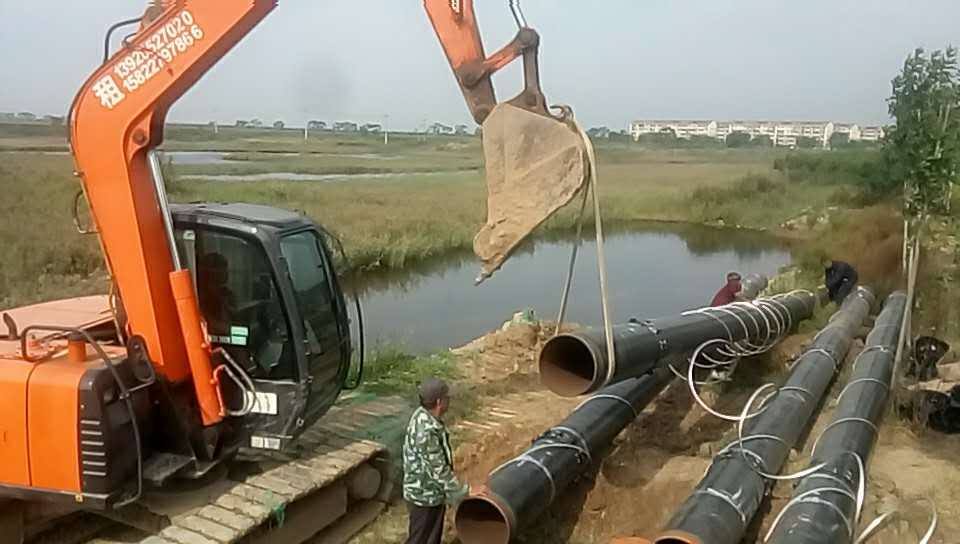

犧牲陽(yáng)極是埋地鋼質(zhì)輸輸油管道陰極保護(hù)真正有效的方法
如果將金屬結(jié)構(gòu)用導(dǎo)線(xiàn)連接到電位較負(fù)的另一金屬材料上并同時(shí)浸入同一電解液中(稱(chēng)為犧牲陽(yáng)極陰極保護(hù))或用導(dǎo)線(xiàn)將金屬結(jié)構(gòu)接到直流電源的負(fù)極．將輔助陽(yáng)極接到直流電源的正極(稱(chēng)為外加電流陰極保護(hù))，如護(hù)的金屬結(jié)構(gòu))表面上。當(dāng)外加的電子來(lái)不及與電解質(zhì)溶液中的某些物質(zhì)起作用時(shí)．就會(huì)在陰極表面積聚起來(lái)，導(dǎo)致陰極表面電概電位向負(fù)的方向移動(dòng)，即產(chǎn)生陰極極化．這時(shí)金屬結(jié)構(gòu)上微陽(yáng)極區(qū)釋放電子的能力就受到阻，就會(huì)有外加電流入陰極(即被保礙。施加的陰極電流越大，電子積累就會(huì)越多，金屬結(jié)構(gòu)表面上的電極電位就越負(fù)，微陽(yáng)極釋放電子的能力就越弱。當(dāng)金屬結(jié)構(gòu)表面陰極極化到某一值時(shí)，微陰極和徽陽(yáng)極達(dá)到等電位．陰陽(yáng)極間電位差為零，腐蝕原電池的作用就被迫停止，微陽(yáng)極釋放電子的能力完全消失，金屬內(nèi)部腐蝕電流為零．相應(yīng)陰極金屬的腐蝕也被迫停止。
要使金屬達(dá)到完全保護(hù)必須將金屬加以陰極極化．捷陰陽(yáng)極混合總電位達(dá)到陰極金屬腐蝕時(shí)微電池陽(yáng)極的平衡電位．此為金屬腐蝕過(guò)程停止的電位值．為陰極保護(hù)電位的上限值。對(duì)于錒鐵結(jié)構(gòu)，要得到具有一定效果的陰極保護(hù)．必須使通電(即接入陰極保護(hù))后的對(duì)地電位達(dá)到一0．85 V(相對(duì)于飽和硫酸銅電極，下同)或者更負(fù)。理論上．陰極保護(hù)電位越負(fù)，防蝕程度就越高．單站保護(hù)距離也
就越長(zhǎng)，工程投資也就越小。但是過(guò)負(fù)的電位將使受到陰極保護(hù)的管道防腐涂層與管道金屬間的粘結(jié)力破壞．產(chǎn)生陰極剝離，或出現(xiàn)金屬的“氡破裂”．同時(shí)太負(fù)的電位亦將消耗過(guò)多的保護(hù)電流．形成能源的浪費(fèi)。就鋼鐵結(jié)構(gòu)而言，最適宜的陰極保護(hù)電位范圍為一O．85～ 一1．2 V．在此范圍內(nèi)即達(dá)到了完全保護(hù)。
保護(hù)電位是陰極保護(hù)經(jīng)常用到的測(cè)試參數(shù)。
為使?fàn)奚?yáng)極真正有效保護(hù)埋地鋼質(zhì)輸油管道，應(yīng)注意以下幾點(diǎn)：(1)定期檢查陰極引線(xiàn)、陽(yáng)極引線(xiàn)，保證良好的接觸；(2)合理設(shè)計(jì)犧牲陽(yáng)極用量及使用壽命，到期及時(shí)更換犧牲陽(yáng)極；(3)定期檢查填包料，如已失效應(yīng)及時(shí)更新；(4)測(cè)試樁最好隱蔽起來(lái)，減少社會(huì)因素造成的損害。
